热胀冷缩是一切物质的固有属性，，，，，混凝土也不破例。 。。。。。。。本篇将为各人浅析混凝土爆发裂痕的六种缩短，，，，，和裂痕的种类以及危害。 。。。。。。。
混凝土缩短可分为以下六种：
干燥缩短
在不饱和空气中，，，，，混凝土内部水份迁徙散失后爆发缩短，，，，，缩短历程如图所示。 。。。。。。。

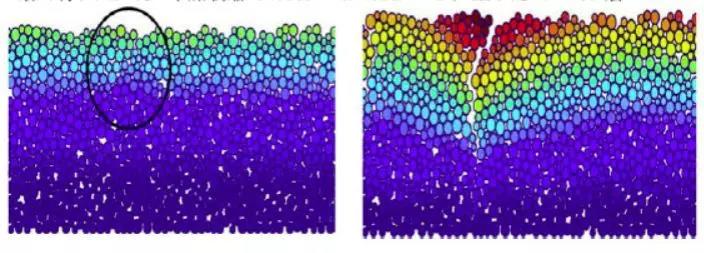

混凝土干燥缩短历程
自缩短
水化反应后，，，，，胶凝质料天生物的平均密度增大，，，，，造成混凝土宏观体积的镌汰。 。。。。。。。其历程可以分为三个阶段：第一阶段，，，，，自缩短即是化学缩短，，，，，与水化水平成正比；；；；；；；；第二阶段，，，，，骨架起源形成，，，，，自缩短受限，，，，，小于化学缩短；；；；；；；；第三阶段，，，，，混凝土硬化，，，，，自缩短与化学缩短相比越来越小。 。。。。。。。自缩短裂痕与外界湿度转变无关，，，，，水灰比越低自缩短越大。 。。。。。。。

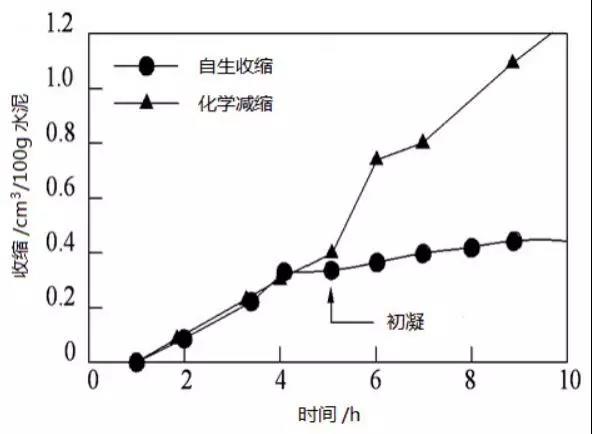

自缩短的生长历程
塑性缩短
水泥混凝土在其浇筑后的几个小时内，，，，，当其外貌水份蒸发速率大于内部。 。。。。。。。
水份向外貌的迁徙速率时，，，，，在靠近外貌的粒子之间将会形成重大的毛细管系统，，，，，如图 3和图4所示，，，，，并在毛细管壁爆发毛细压力 Pc，，，，，使毛细孔壁之间或由液体膜脱离的两颗粒之间爆发缩短引力 Fa，，，，，使得两粒子被压缩靠近，，，，，此时混凝土尚未形成强度，，，，，当缩短驱动力大于颗粒间的抗拉强度时，，，，，则泛起塑性缩短裂痕，，，，，主要爆发于早期。 。。。。。。。
Pc=σ(1/R1 +1/R2)
σ:液体的外貌张力（N/m）；；；；；；；；
R1、R2：毛细管水的曲率半径（m）。 。。。。。。。

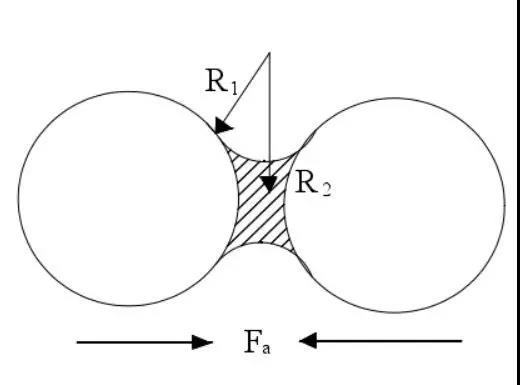

毛细管压力引起的两粒子间的应力

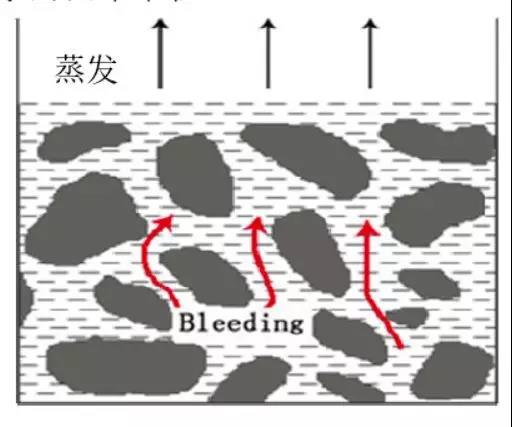

混凝土塑性缩短的历程
化学缩短
混凝土的化学缩短就是水泥硬化历程的体积缩短。 。。。。。。。水泥的矿物因素是硅酸三钙：3CaO.SiO2、硅酸二钙：2CaO.SiO2、铝酸三钙：3CaO.Al2O3 。 。。。。。。。他们与水相遇时都捉住水分子螯合为自己的结晶水，，，，，晶体一直生长，，，，，形成强度，，，，，放出热量的同时体积缩短，，，，，这个历程属于化学转变，，，，，爆发的缩短称为化学缩短。 。。。。。。。
硅酸三钙水化反应方程式：
3CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(3-x)Ca(OH)2
硅酸二钙水化反应方程式：
2CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(2-x)Ca(OH)2
温度缩短
混凝土温度升高时，，，，，因质料自身固有属性会爆发膨胀（线膨胀系数约为 1×10-5/℃），，，，，同时混凝土的毛细管应力松懈也会引起混凝土的附加膨胀，，，，，而当混凝土液相迁徙时导致混凝土缩短。 。。。。。。�；；；；；；；；炷两峁乖胶瘢�，，，，其中心温度下降就越慢，，，，，引起很大的缩短，，，，，当约束引起的温度缩短应力凌驾混凝土的极限抗拉强度时，，，，，导致温缩开裂。 。。。。。。。

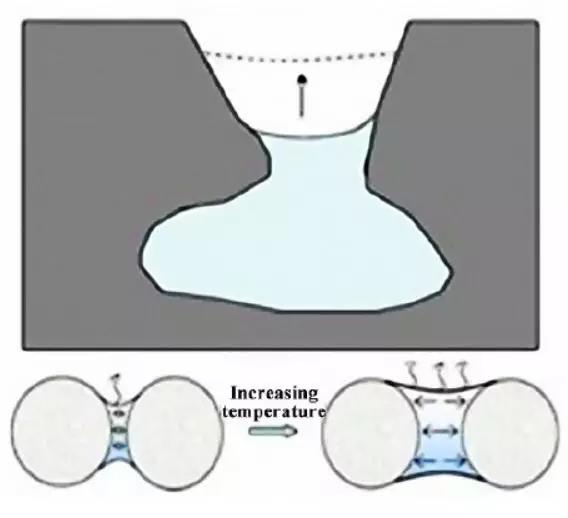

混凝土温度升高的历程

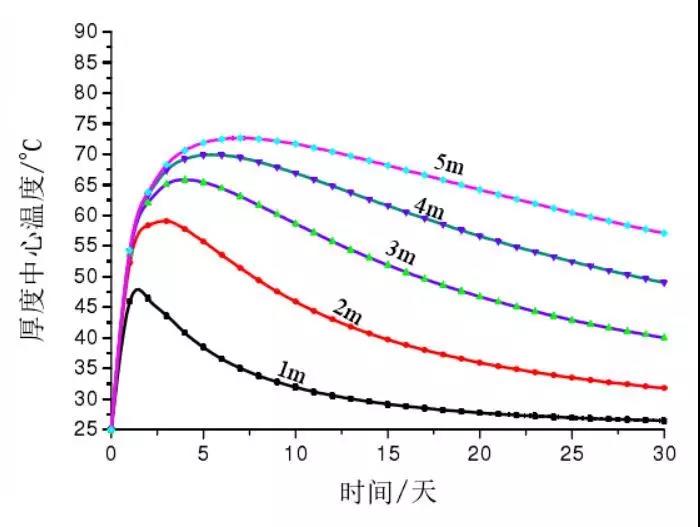

中心温升随结构物断面尺寸转变情形
沉降缩短

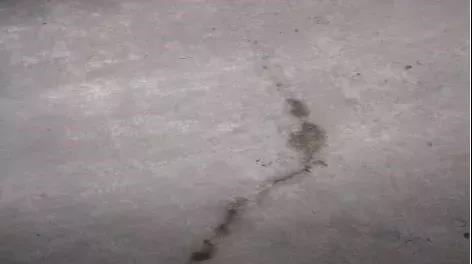

沉降缩短裂痕约在混凝土浇筑后半小时爆发,并在硬化时阻止。 。。。。。。。其形成缘故原由是浆体在浇捣后爆发不匀称沉落,粗骨料下沉,水泥净浆上浮,当沉降受抑制(如钢筋或预埋件的阻挡)时，，，，，使混凝土因剪切而开裂。 。。。。。。。别的在外貌形成的浮浆层也会因泌水而开裂。 。。。。。。。这种裂痕多泛起在混凝土外貌,且沿主筋或箍筋通长偏向漫衍,中心宽两头窄,是一种常见的早期裂痕,尤其在泵送施工中更常见。 。。。。。。。
混凝土裂痕的种类和危害：
混凝土裂痕的种类

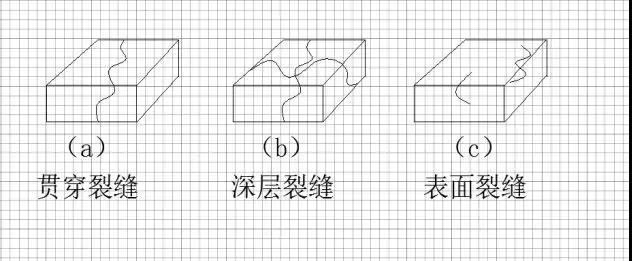

凭证裂痕所处的位置分，，，，，裂痕可以分为：贯串裂痕，，，，，深层裂痕和外貌裂痕三种。 。。。。。。。
凭证爆发缘故原由，，，，，可以分为：塑性缩短裂痕，，，，，沉降缩短裂痕和温度裂痕。 。。。。。。。

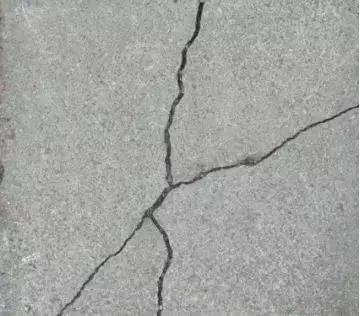

裂痕的危害

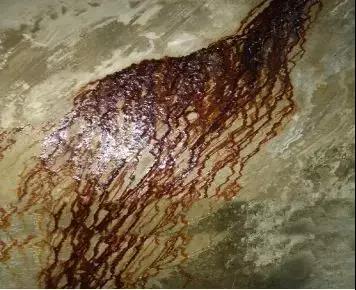

1.对钢筋的�；；；；；；；；と笔В夯炷帘⒘押郏�，，，，内里的钢筋裸露，，，，，容易爆发锈蚀，，，，，进而影响整个修建工程的施工质量；；；；；；；；
2.使修建物整体强度降低：裂痕的保存，，，，，切断了混凝土结构的整体一连性，，，，，损坏了混凝土结构的整体强度；；；；；；；；
3.容易造成渗漏水：混凝土，，，，，尤其是地下空间部分，，，，，混凝土裂痕极易引起渗水。 。。。。。。。渗水的四要素是水、压力、路径及恒久作用。 。。。。。。。裂痕提供的就是路径。 。。。。。。。
扫描关注
东方腾博888诚信为本官方网站官方微信
随时相识最新资讯
扫描阅读
东方腾博888诚信为本官方网站电子月刊
